Система на клипсах Clipon

Форсунки и распылительные аксессуары типа Clipon предназначены для быстрого и удобного монтажа.

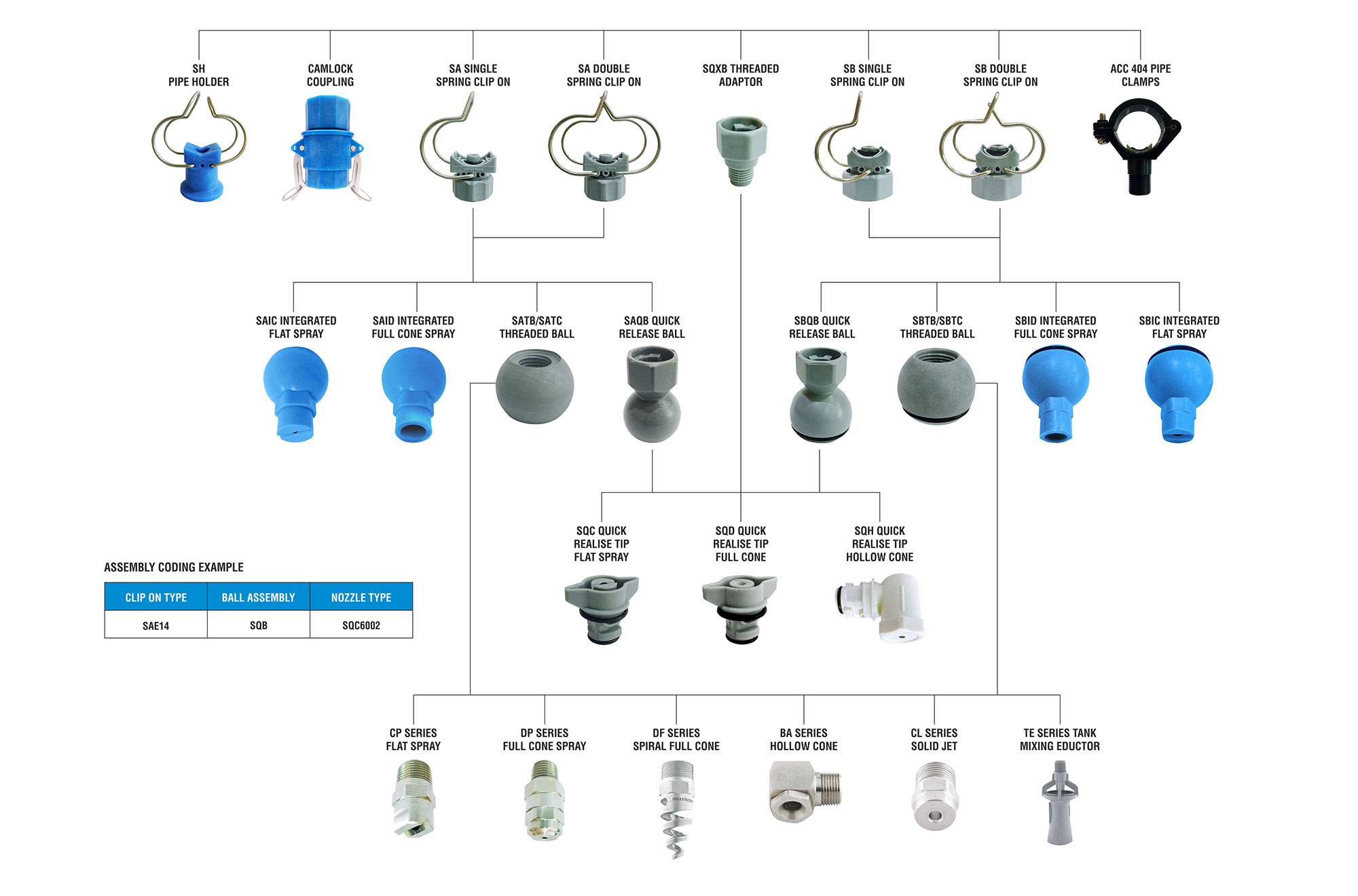

Согласно схеме ниже можно собрать практически любую систему распыления со всеми видами форсунок на все основные размеры труб от 3/4″ до 2″.

Главным компонентом системы типа Clipon являются шаровые форсунки. Благодаря своей форме возможен наклон или поворот струи распыления точно в нужное место.

Применение: очистка и мойка деталей, фосфатирование, обезжиривание, промывка, обработка и подготовка поверхностей в АХПП, мойка тары и ящиков в туннельных таромойках.





Серия SA - прижимные форсунки

Хомуты с гайкой серии SA
На трубы: 3/4", 1", 1-1/4", 1-1/2", 2"
Диаметр штуцера : 14 мм, 16 мм
Материал : ПП, усиленный стекловолокном

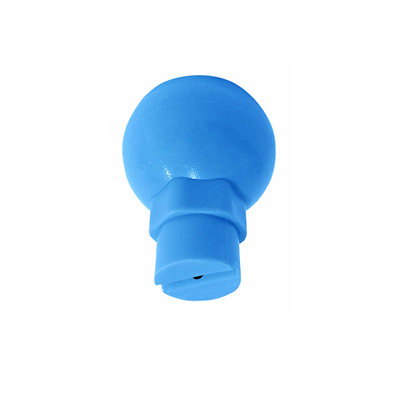

Серия SAIC - прижимные форсунки

Плоскоструйная шаровая форсунка SA
Расход : от 1 до 20 л/мин при 2 bar
Угол : 45, 60, 90, 120
Материал : ПП, усиленный стекловолокном

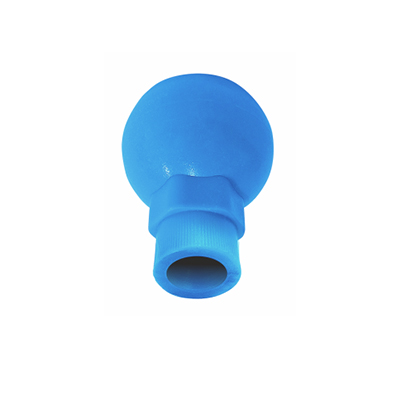

Серия SAID - прижимные форсунки

Полноконусная шаровая форсунка SA
Расход : от 1 до 20 л/мин при 2 bar
Угол : 45, 60, 90, 120
Материал : ПП, усиленный стекловолокном

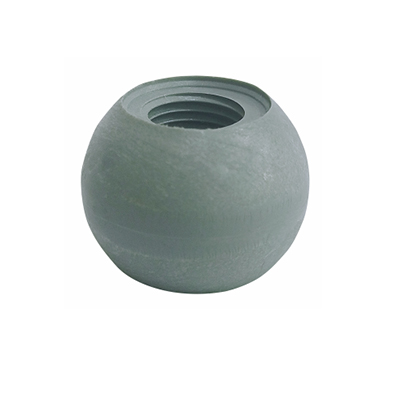

Серия SATB - прижимные форсунки

Резьбовой шар под форсунку
Для хомутов серии SA
Под форсунки с резьбой 1/4" и 3/8"
Материал : ПП, усиленный стекловолокном

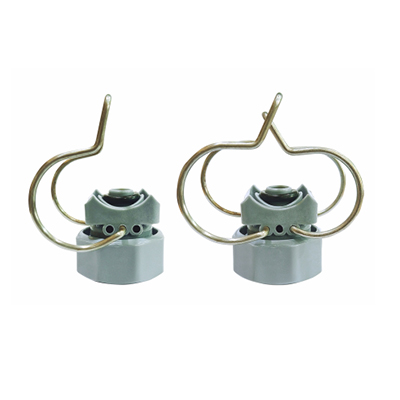

Серия SB - прижимные форсунки

Хомуты с гайкой серии SB
На трубы: 3/4", 1", 1-1/4", 1-1/2", 2"
Диаметр штуцера : 14 мм, 16 мм, 18 мм
Материал : ПП, усиленный стекловолокном

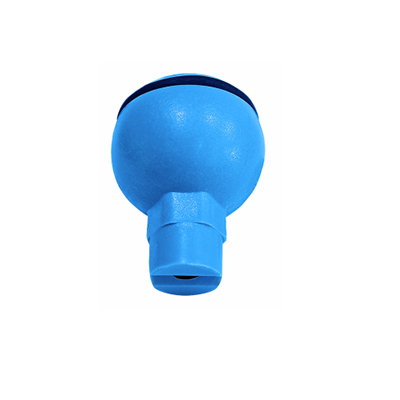

Серия SBIC - прижимные форсунки

Плоскоструйная шаровая форсунка SB
Расход : от 1 до 20 л/мин при 2 bar
Угол : 45, 60, 90, 120
Материал : ПП, усиленный стекловолокном

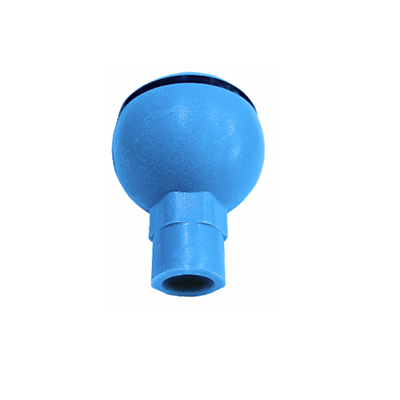

Серия SBID - прижимные форсунки

Полноконусная шаровая форсунка SB
Расход : от 1 до 20 л/мин при 2 bar
Угол : 45, 60, 90, 120
Материал : ПП, усиленный стекловолокном

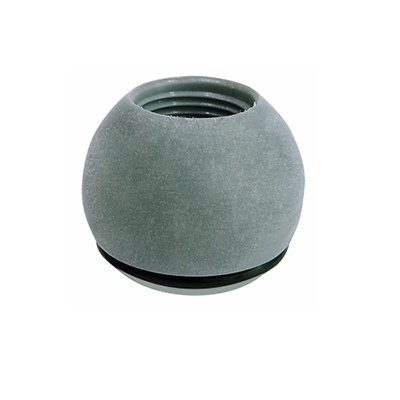

Серия SBTB - прижимные форсунки

Резьбовой шар под форсунку
Для хомутов серии SB
Под форсунки с резьбой 1/4" и 3/8"
Материал : ПП, усиленный стекловолокном

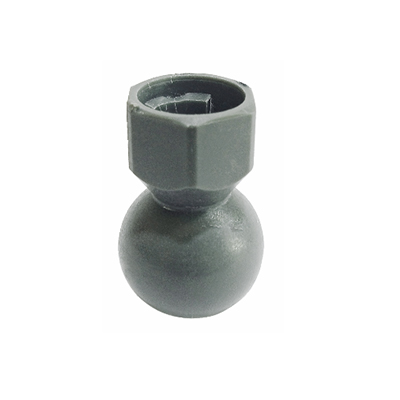

Серия SAQB - прижимные форсунки

Байонетный шар под форсунку
Для хомутов серии SA
Под форсунки серии SQ
Материал : ПП, усиленный стекловолокном

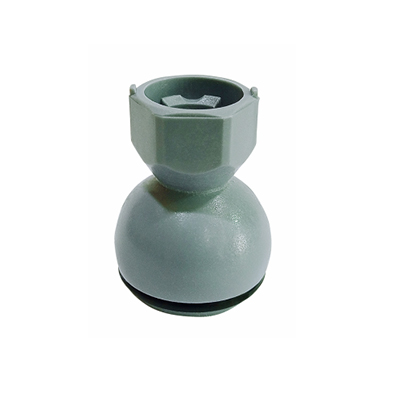

Серия SBQB - прижимные форсунки

Байонетный шар под форсунку
Для хомутов серии SB
Под форсунки серии SQ
Материал : ПП, усиленный стекловолокном

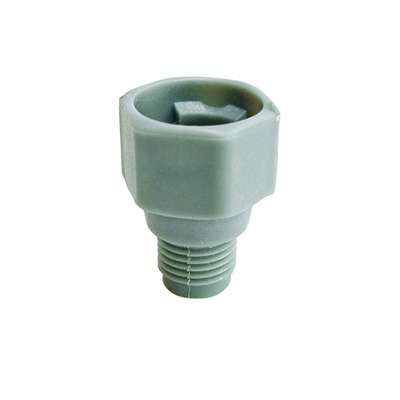

Серия SQXB - прижимные форсунки

Байонетный адаптер
Резьба : 1/4" и 3/8"
Под форсунки серии SQ
Материал : ПП, усиленный стекловолокном

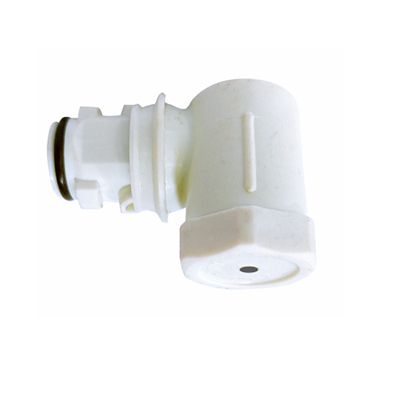

Серия SQH - прижимные форсунки

Полоконусная угловая форсунка SQH
Расход : от 1 до 20 л/мин при 2 bar
Угол : 60, 90, 120
Материал : ПП, усиленный стекловолокном

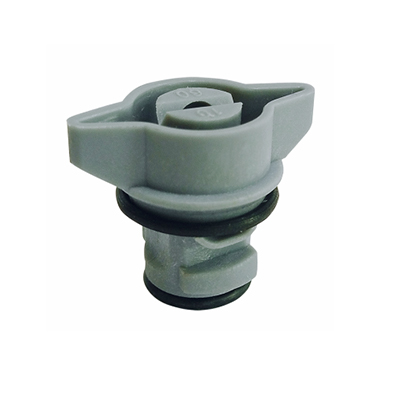

Серия SQC - прижимные форсунки

Плоскоструйная форсунка SQC
Расход : от 1 до 20 л/мин при 2 bar
Угол : 45, 60, 90, 120
Материал : ПП, усиленный стекловолокном

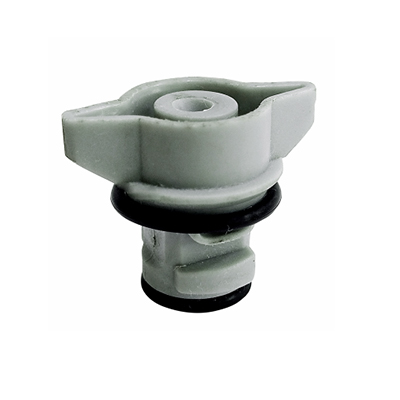

Серия SQD - прижимные форсунки

Полноконусная форсунка SQD
Расход : от 1 до 12.5 л/мин при 2 bar
Угол : 45, 60, 90, 120
Материал : ПП, усиленный стекловолокном

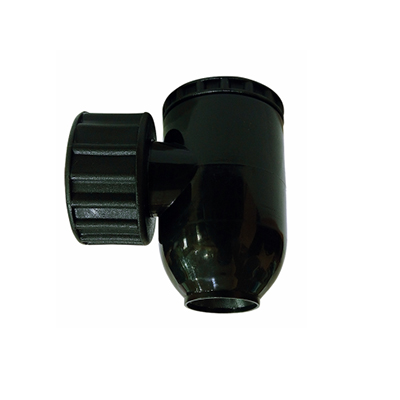

Серия BM - прижимные форсунки

Полоконусная форсунка BM серии
Резьба : 1/2", 3/4", 1"
Угол : 60 и 9
Материал : ПП, усиленный стекловолокном

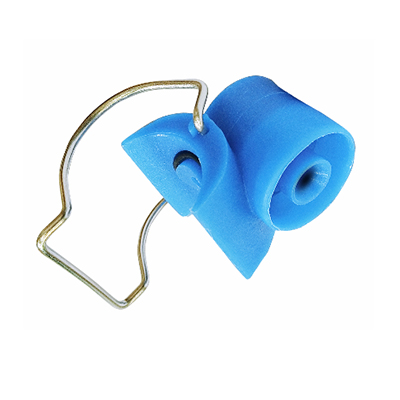

Серия DQ - прижимные форсунки

Полноконусные форсунки с клипсой
Расход : 16 и 22 л/мин при 2 bar
Угол : 90 На трубу : 1" и 1-1/2"
Материал : ПП, усиленный стекловолокном

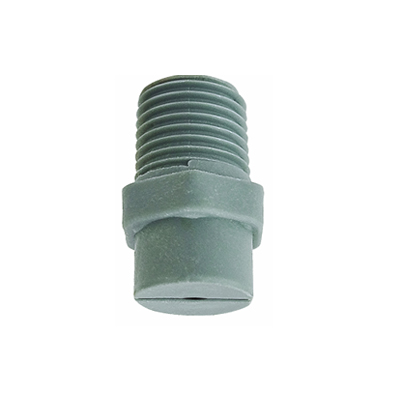

Серия CA-CLIP - прижимные форсунки

Плоскоструйная форсунка CA серии
Расход : от 0,5 до 40 л/мин при 2 bar
Угол : 45, 60, 90, 120
Материал : ПП, усиленный стекловолокном

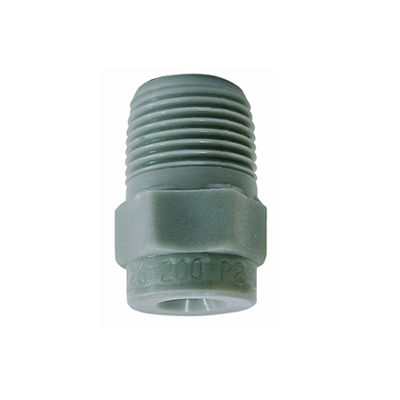

Серия DA-clip

Полноконусная форсунка DA серии
Расход : от 2,5 до 16 л/мин при 2 bar
Угол : 45, 60, 90, 120
Материал : ПП, усиленный стекловолокном

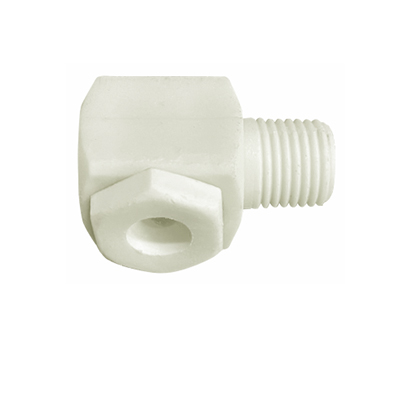

Серия BA-CLIP - прижимные форсунки

Полоконусная форсунка BA серии
Расход : от 0.75 до 22.5 л/мин при 2 bar
Угол : 60, 90, 120
Материал : ПП, усиленный стекловолокном

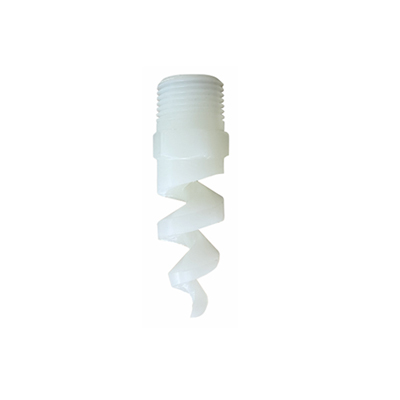

Серия DF-CLIP - прижимные форсунки

Спиральная форсунка DF серии
Расход : от 4,75 до 25 л/мин при 2 bar
Угол : 60, 90, 120
Материал : ПП, усиленный стекловолокном

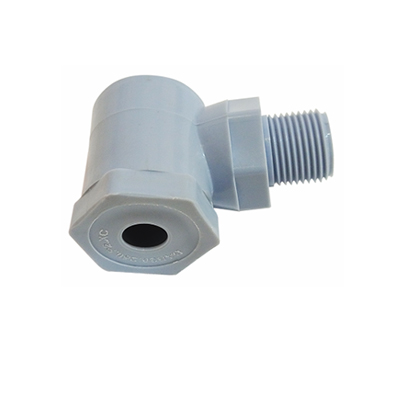

Серия BAB - прижимные форсунки

Полоконусная угловая форсунка
Расход : от 1 до 40 л/мин при 2 bar
Угол : 60, 90, 120
Материал : ПП, усиленный стекловолокном

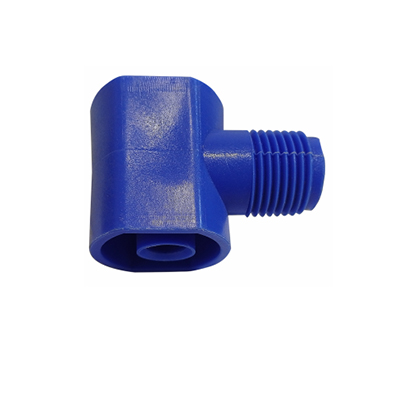

Серия DIB - прижимные форсунки

Полноконусная угловая форсунка
Расход : от 20 до 32 л/мин при 2 bar
Угол : 90, 120 Резьба : 1/2"
Материал : ПП, усиленный стекловолокном

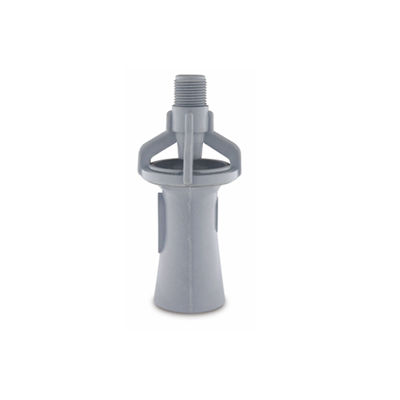

Серия TE - прижимные форсунки

Эдукторы серии TE SA
Расход : от 19.5 до 6430 л/мин при 2 bar
Резьба: от 1/4" до 3", фланец до 8"
Материал : ПП, SS303/304, SS316
Серия SH - прижимные форсунки

Держатель труб серии SH
На трубы: 3/4", 1", 1-1/4", 1-1/2", 2"
1 или 2 клипсы
Материал : ПП, клипсы SS304, SS316

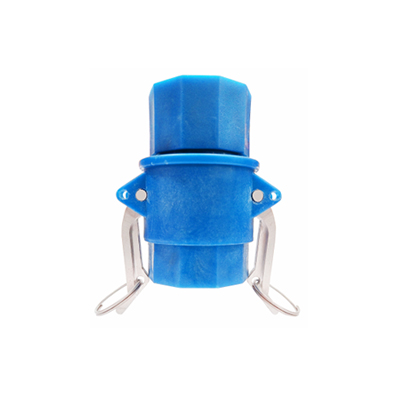

Серия ACC501 - прижимные форсунки

Трубный быстросъем типа Camlock
На трубы: 3/4", 1", 1-1/4", 1-1/2"
Давление в трубах : 8, 10, 12, 15 bar
Материал : ПП, усиленный стекловолокном

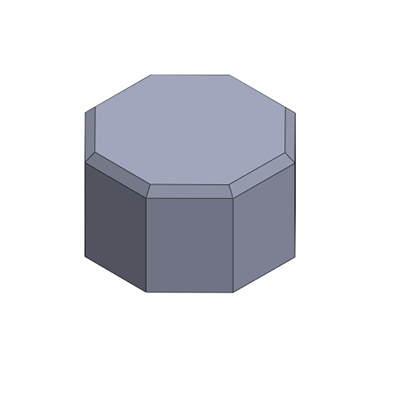

Серия ACC350 - прижимные форсунки

Торцевая трубная заглушка
На трубы: 1", 1-1/4", 1-1/2"
Материал : ПП, усиленный стекловолокном

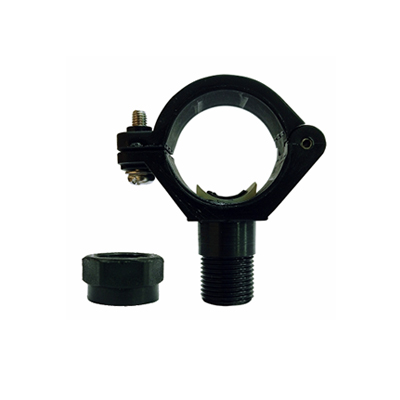

Серия ACC404 - прижимные форсунки

Монтажный хомут с гайкой 3/8"
Боковой отвод на 3/8"
На трубы: 1/2", 3/4", 1", 1-1/4"
Материал : ПП, усиленный стекловолокном
